5XC-PC倒置金相顯微鏡■產品簡介5XC-PC金相顯微鏡主要用于鑒定和分析金屬內部結構組織，它是金屬學研究金相的重要儀器，是工業部門鑒定產品質量的關鍵設備；本儀器廣泛用于機械工業的金相組織觀察分析，地礦部門對礦物的分析研究，電子等方面的觀察測量，是工廠、高等院校、科研機構、電子工業精密工程測量等領域。■產品特點Ø使用專業的金相物鏡及平場目鏡，成像質量好，分辨率高，觀察舒適。Ø提供優越的圖像質量和穩固可靠的機械結構。Ø配備相應的數字成像系統，可對觀察圖像進行采集和保存。Ø選配電腦和專業金相分析軟件圖像進行金相圖像分析�！黾夹g(shù)規格一.顯微鏡參數1、光學系統：有限遠光學系統2、觀察筒：鉸鏈?zhǔn)饺�目�?5°傾斜，雙邊±5屈光度可調，瞳距調節范圍：54-75mm，固定式分光比，雙目:三目=80%:20%3、平場目鏡：10X/18mm4、有限遠平場消色差金相物鏡放大倍數數值孔徑（NA）工作距離備注5×0.1315.5標配10×0.258.7020×0.408.8050×0.605.10100×0.851.85選購5、轉換器:內置四孔轉換器6、調焦機構：低手位粗微調同軸調焦機構，粗動每轉行程38mm；微調精度2um，帶松緊調節機構7、載物臺：三層機械移動平臺，面積180mm×155mm，右手低手位控制，行程:75mm×40mm;金屬載物臺板，中心孔直徑φ12mm8、聚光鏡：柯拉照明聚光鏡，數值孔徑N.A1.25，預調中心，齒輪齒條升降9、照明系統：反射式柯拉照明，帶可變孔徑光欄和中心可調視場光欄，6V20W鹵素?zé)簦�光�?qiáng)連續可調二.標準成像配置參數1、適配鏡：直徑：59mm,放大倍率：0.5倍，內調焦距：0～3mm調焦后可鎖緊2、數碼攝像機：圖像傳感器:1/2"彩色300萬CMOS；像素點尺寸：3.2μmx3.2μm；分辨率：2048x1536；幀率：8fps全分辨率；靈敏度：1V/lux-sec(550nm)；自動曝光控制:57μs-350ms；信噪比:43dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0,480Mb/s；白平衡:一鍵白平衡。3、軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；園、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量�！鰞x器成套性1、倒置金相顯微鏡一臺2、平場目鏡10X一對3、平場消色差金相物鏡5×、10×、20×、50×各一只（在主機上）4、載物臺一只（在主機上）5、載物片一組6、試樣壓片組一組7、LED照明一套（在主機上）8、0.5倍專用適配鏡一只9、YH-3001數字?jǐn)z像頭一只10、產品合格證、保修卡及說明書一份

……………

　　■產品簡介SG-51正置型金相顯微鏡,儀器采用了反射和透射兩種照明形式，并配有偏光裝置。在反射光照明下可進行明暗場和偏光觀察，又可在透射光照明下作明場觀察。本儀器可選配攝影裝置與顯微鏡相連接拍攝照片等。儀器造型新穎、性能良好、使用方便可靠，可供工廠、高等院校、科研機構及電子工業部門作金相、礦相、晶體、微電子等方面的試驗與分析研究之用�！霎a(chǎn)品特點ØWF10X（Φ22）大視野目鏡，平場無限遠系統金相物鏡。Ø儀器采用了反射和透射兩種照明形式，并配有偏光裝置。Ø在反射光照明下可進行明暗場和偏光觀察，又可在透射光照明下作明場觀察。Ø本儀器可選配攝影裝置與電腦相連接拍攝照片等■技術規格1、光學系統：無限遠色差校正光學系統2、觀察筒：30°傾斜，無限遠鉸鏈?zhǔn)饺�目觀察筒，瞳距調節：54mm-75mm;視度調節：±5屈光度；3、高眼點大視野平場目鏡:10×/22mm4、明暗場平場無限遠長工作距離金相物鏡放大倍數數值孔徑工作距離備注PLL5X0.1029.40標配PLL10X0.2516.0PLL20X0.4010.60PLL50X0.555.10PLL40X0.65.40選購PLL100X（干）0.94.05、總放大倍率：50x，100x，200x，500x6、雙層移動平臺尺寸：182mm×151mm；移動范圍：75mm×51mm7、調焦:粗、微動同軸調焦機構采用齒輪齒條傳動機構，微動格值0.002mm8、光源:透射光照明，落射光照明。12V/50WAC85V-230V亮度可調9、濾色片（綠、蘭、中性），插板式（落射照明）■儀器成套性1、正置金相顯微鏡一臺2、三目觀察鏡筒一只（在主機上）3、平場目鏡10X一對4、無限遠明暗場平場金相物鏡5X、10X、20X、50X各一只5、玻璃載物片一片6、濾色片（黃、綠、中性）各一片7、產品合格證、保修卡及說明書一份■選購件1、目鏡：16X目鏡；10X測微鏡、測微尺(格值：0.01mm)2、專用適配鏡和300萬、500萬或900萬數碼攝像機3、數碼適配鏡、數碼相機4、專業研究級圖像分析軟件、計算機

……………

　　■產品用途4XC-PC金相顯微鏡主要用于鑒別和分析金屬內部結構組織，為金屬物理學研究金相的重要工具。本儀器配有攝影裝置，可拍攝金相圖譜所需的整倍數照片，適用于廠礦企業、高等院校及科研等部門�！鲂阅芴攸cØ配置大視野目鏡和長距平場消色差物鏡(無蓋玻片)，視場大而清晰。Ø粗微動同軸調焦機構，粗動松緊可調，帶鎖緊和限位裝置，微動格值:2μm。Ø6V20W鹵素?zé)�，亮度可調。Ø可自由切換正常觀察與偏光觀察，可進行100%透光攝影�！黾夹g(shù)規格一．顯微鏡參數1.觀察頭:傾斜30˚2.大視野目鏡：WF10X(Φ18mm)3.長距平場消色差物鏡(無蓋玻片)：10X/0.25、20X/0.40、40X/0.60、100X/1.25(彈簧,油)4.調焦機構:粗微動同軸調焦,微動格值:2μm,粗動松緊可調,帶鎖緊和限位裝置5.轉換器:四孔(滾珠內定位)6.載物臺:雙層機械移動式(尺寸:182mm×152mm,移動范圍:15mm×15mm)7.照明系統:6V/20W鹵素?zé)?亮度可調二.標準成像配置參數1、適配鏡：直徑：59mm,放大倍率：0.5倍，內調焦距：0～3mm調焦后可鎖緊2、攝像機：圖像傳感器:1/2"彩色300萬CMOS；像素點尺寸：3.2μmx3.2μm；分辨率：2048x1536；幀率：8fps全分辨率；靈敏度：1V/lux-sec(550nm)；自動曝光控制:57μs-350ms；信噪比:43dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0,480Mb/s；白平衡:一鍵白平衡。3、軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；園、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量�！鰞x器成套性1.金相顯微鏡一臺2.觀察目鏡筒一只（在主機上）3.WF10X大視野目鏡：1對4.長距平場消色差物鏡10X、20X、40X、100X(彈簧,油)各一只5.濾色片(藍、綠、黃和磨砂玻璃)一套6.6V/20W鹵素?zé)粢恢?.專用適配鏡一只8.YH-3001數字?jǐn)z像頭一只9.產品合格證、保修卡及說明書一份

……………

　　■軟件特點：*本系統符合JJG77-2006中華人民共和國國家計量技術規范標準。*本系統享有獨家版權資格，已在國家版權局登記注冊，登記號：2013SR040399。*本系統具有國家級計量證書，保證測量系統的精確度和有效度�！鲕浖�功能��1.軟件配備高清低噪度數字相機,能拍攝高質量圖片。2.軟件有強大的數據處理功能，軟件以國家檢驗標準為依據，可根據需要，選擇檢驗項目，在軟件的幫助下，用鼠標在圖片上確定N1/N2/N3/N4四條線，軟件系統即可直接算出工件的表面粗造度Ra、Rz、Ry值，簡便快捷的完成檢驗工作。3.軟件有圖片縮放功能，可以更準確找到清晰的圖像邊緣，易操作。大大減少人為測量誤差。更準確的得出檢測的數據。4.多次測量后系統將自動換算出Ra、Rz、Ry平均值。5.Ra、Rz、Ry值測量重復性≤1%6.軟件自動生成測試報告，并可以word文檔保存以便以后調用�！鰞x器參數：1.測量表面光潔度范圍：10-142.工作物鏡的數值孔徑：0.653.工作距離：0.5mm4.儀器的視場：目視：φ0.25mm照相：0.21*0.15mm5.測微目鏡放大倍數：目視：500X照相：168X6.測微目鏡放大倍數：12.5X7.測微鼓分劃值：0.01mm8.綠色干涉濾色片波長λ≈5300Å9.半寬度Δλ≈100Å10.工作臺升程：5mm11.X、Y方向移動范圍≈10mm12.旋轉運動范圍：360˚13.儀器標準鏡高反射率≈60%14.低反射率≈4%15.可調變壓器輸入電壓：220V16.輸出電壓：4V-6V17.儀器外形尺寸：270*160*230mm18.儀器重量≈5公斤■儀器成套性：1.目鏡：1只2.物鏡：1只3.數字?jǐn)z像頭：1只4.干涉法測量系統：1套5.測微尺：1塊6.電源線：1根7.燈泡：1只8.使用說明書、合格證、保修卡：各1套

……………

　　偏擺儀主要用于檢測軸類,盤類另件的徑向,圓跳動和端面圓跳動,本產品具有設計新穎,美觀大方,精度高.操作方便等優點

……………

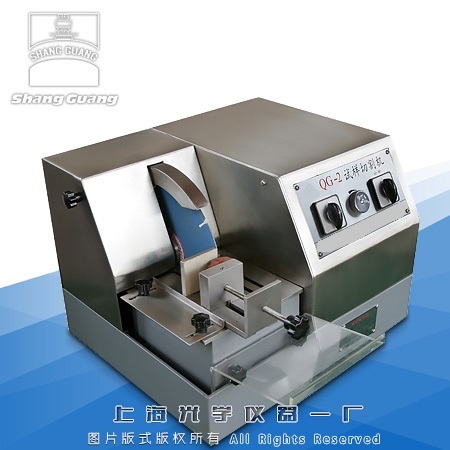

　　QG-2型巖相試樣切割機適用于一般巖相材料；該機的罩殼、砂輪軸套、鉗口和工作臺面等主要零部件均采用不銹鋼材料制成，經久耐用

……………

　　倒置金相顯微鏡采用優良的無限遠光學系統與模塊化的功能設計理念，可以方便升級系統，實現偏光觀察、暗場觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于金相組織及表面形態的顯微觀察，是金屬學、礦物學、精密工程學研究的理想儀器。

……………

　　倒置金相顯微鏡采用優良的無限遠光學系統與模塊化的功能設計理念，可以方便升級系統，實現偏光觀察、暗場觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于金相組織及表面形態的顯微觀察，是金屬學、礦物學、精密工程學研究的理想儀器。

……………

　　CYG-055C型多功能顯微投影儀除增加了目視觀察功能。本儀器能對羊絨，羊毛及紡織織物和混合纖維的識別區分。由于本儀器增加了目視觀察功能極大的方便操作過程。

……………

　　CYG-055D智能化顯微測量投影儀是紡織部纖維細度及含量測定的標準儀器，利用先進的計算機圖像處理系統來測量各種纖維直徑和分析纖維表面形態的綜合儀器，毛、麻、棉紡行業，畜牧業，化纖行業，羽毛行業，纖維檢驗部門，商檢系統等必備的升級換代產品

……………

　　CYG-055DI智能化纖維測量投影儀是紡織部纖維細度及含量測定的標準儀器，利用先進的計算機圖像處理系統來測量各種纖維直徑和分析纖維表面形態的綜合儀器，毛、麻、棉紡行業，畜牧業，化纖行業，羽毛行業，纖維檢驗部門，商檢系統等必備的升級換代產品

……………

　　XYH-4型是一種能將細微物體放大，具有高分辨率,高清晰度和強立體感的連續變倍體視顯微鏡。它具有較長的工作距離，寬闊的視場，良好的成像質量等特點.

……………

　　XYH-4A型是一種能將細微物體放大，具有高分辨率,高清晰度和強立體感的連續變倍體視顯微鏡。它具有較長的工作距離，寬闊的視場，良好的成像質量等特點。

……………

　　本款三目萬向支架體視顯微鏡XTZ-05T配有萬向支架，可擴大操作范圍，任意方向任意角度觀察物體。該顯微鏡具有視場寬，分辨率高，立體感強等特點，可連續變倍。

……………

　　一、XSP-63A落射顯微鏡參數光學系統無限遠光學校正系統觀察方法目鏡筒三目鏡筒/標準C口，觀察角度為30度，瞳距為53~75mm光學方式透射、反射、紫外平視場大視野目鏡倍率10X（標）視場范圍22物鏡倍率4X10X40X100X數值孔徑NA0.150.350.651.25聚光鏡N.A.1.25阿貝聚光鏡可上下升降物鏡轉換四孔轉換器雙層移動平臺平臺尺寸：210mm×160mm移動范圍：75mm×50mm照明裝置透射照明6V30W鹵素?zé)簦�亮度可調落射紫外照明220V(110V)100W(DC)汞燈，電源箱數字顯示激發光源組別類型激發光波長發射光波長紫、紫外組紫外光（UV）330nm～400nm425nm紫光（V）395nm～415nm455nm藍、綠組藍光（B）420nm～485nm515nm綠光（G）460nm～550nm590nm標準成像配置參數1.適配鏡：直徑：59mm,放大倍率：0.5倍，內調焦距：0～3mm調焦后可鎖緊2.攝像機：高速USB2.0接口，可達480Mb/s靈敏度：1V/lux-sec(550nm)像素點尺寸：2.2μmx2.2μm白平衡：自動/手動一鍵白平衡，幀率：40fps圖象采集分辨率格式：支持8種格式最大采集分辨率2592*1944軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能基本圖像軟件參數1.拍攝圖片上加定倍標尺2.圖片可加文字功能3.圖像與標尺及文字合成并保存重量二、成套性1顯微鏡主體：1臺5鹵素?zé)?V/20W，100W汞燈：各1只2三目鏡筒：1只6B、G、UV、V激發濾色片：1組310X目鏡：1對70.5倍適配鏡：1只4物鏡4X、10X、40X、100X：各1只8YH-50攝像機：1套三、選購件115X目鏡、10X測微鏡、測微尺(格值：0.01mm)4專業研究級圖像分析軟件2500萬或900萬數碼攝像機5計算機3數碼適配鏡、數碼相機6偏光裝置、相襯裝置、暗場聚焦鏡

……………

　　該顯微鏡常規的配置B、G、BV、V、U五個波段可轉換，還可同時進行常規透射觀察。

……………

　　《金相檢驗軟件系統》是為從事金相檢驗的單位或個人專門開發的一套計算機軟件系統，它的基本原理是：用視頻采集卡或數碼相機等硬件設備，采集到金相顯微鏡中的金相圖片，再對該圖片進行處理和分析，得到相關檢驗結果.

……………

　　59XC透反射偏光顯微鏡就是非常適用的產品，可供廣大用戶作單偏光觀察，正交偏光觀察，錐光觀察以及顯微攝影，配置有石膏λ、云母λ/4試片、石英楔子和移動尺等附件，是一組具有較完備功能和良好品質的新型產品.

……………

　　PHS-2C型酸度計是一臺31/2位液晶（LED）數字顯示的酸度計。PHS-2C型數字顯示酸度計適用于工礦企業、農業醫藥、環保等單位，用于取樣測定水溶液的酸度（pH值）和測量電極電位（mV值）。

……………

　　1、31/2位LED數字顯示2、具有手動和自動溫度補償功能3、可采用一點或二點校準4、外觀設計專利號:ZL00348219.75、配用本廠E-201-C型pH復合電極T-818-B-6型溫度傳感器

……………
